Part Number : B1397

Function : - 25V, - 2A, PNP Transistor

Package : PCP Type

Maker : SANYO , Panasonic

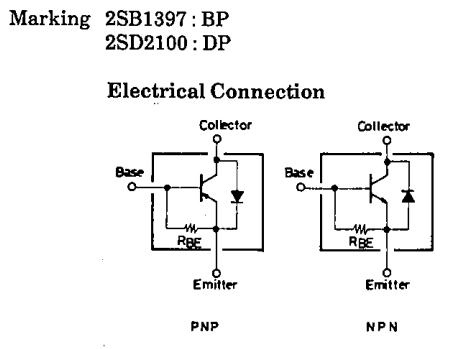

Pinouts :
B1397 datasheet

Description :

PNP Epitaxial Planar Silicon Transistor

Features :

1. Low saturation voltage.

2. Contains diode between collector and emitter.

3. Contains bias resistance between base and emitter.

4. Large current capacity



Absolute maximum ratings ( Ta=25°C )

 1. Collector to Base Voltage : Vcbo = - 25V

2. Collector to Emitter Voltage : Vceo = - 20V

3. Emitter to Base Voltage : Vebo = - 6 V

4. Collector Current : Ic = - 2A

5. Total Dissipation : Pc = 1.3W

6. Junction Temperature : Tj = 150°C

7. Storage Temperatue : Tsg = -55 ~ +150°C

Application :

1. Compact Motor Driver

Datasheet PDF Download :
B1397 pdf

Others datasheet of same file : 2SB1397, 2SD2100, D2100
